一、用途
SRY2、SRY3型管狀電加熱器用于敞開或封閉式油槽中加熱油用。SRY4型管狀電加熱器用于加熱流動或循環的油。
二、規格和技術數據

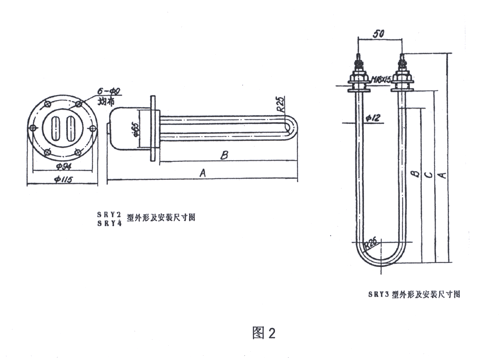

1、規格和外形尺寸：見表如圖2
| 型 號FL2 | 電 壓 (伏) | 功 率(千瓦) | 外形及安裝尺寸(毫米) | 重 量(公斤) | ||
| A | B浸入油中長 | C | ||||
| SRY2-220/1 | 220 | 1 | 307 | 230 | " | 1.45 |
| SRY2-220/2 | 220 | 2 | 507 | 430 | " | 1.90 |
| SRY2-220/3 | 220 | 3 | 707 | 630 | " | 2.35 |
| SRY2-220/4 | 220 | 4 | 922 | 845 | " | 2.83 |
| SRY3-220/1 | 220 | 1 | 625 | 375 | 570 | 0.77 |
| SRY3-220/2 | 220 | 2 | 825 | 575 | 770 | 1.01 |
| SRY3-220/3 | 220 | 3 | 925 | 675 | 870 | 1.13 |
| SRY3-220/4 | 220 | 4 | 1125 | 875 | 1070 | 1.37 |
| SRY4-220/5 | 220 | 5 | 697 | 620 | " | 2.45 |
| SRY4-220/6 | 220 | 6 | 807 | 730 | " | 2.70 |
| SRY4-220/8 | 220 | 8 | 1007 | 930 | " | 3.05 |
注:SRY2、SRY4型的安裝孔為?72毫米
2、工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
3、工作環境：相對濕度不大于95%，無爆炸性和腐蝕性氣體。
4、金屬管材料：10號鋼。
5、最高工作溫度：SRY2、SRY3為300℃，SRY4為100℃。
6、SRY2型、SRY4型的工作壓力小于2公斤/平方厘米。
7、SRY3型緊固件長度為25毫米。
三、使用維護及注意事項
1、外形尺寸圖中尺寸“B”必須全部浸入油中以免燒壞元件。被加熱油應無腐蝕性。
2、SRY3型的工作液面必須在緊固件之下，尺寸線“B”之上。
3、熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止熱量集中降低元件使用壽命。
4、發現管子表面有結炭時，必須除盡后再用，以免降低效率，甚至燒壞元件。
5、元件應存放于干燥處，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒃蛪和姅?shù)小時），即可恢復絕緣電阻。
